Por que as presilhas para cabos são a defesa crítica que seu sistema elétrico precisa？

Grampos de cabo não são acessórios opcionais – são dispositivos de segurança críticos projetados para proteger cabos elétricos e evitar danos catastróficos durante eventos de curto-circuito. Uma falha de curto-circuito gera forças eletromagnéticas proporcionais ao quadrado da corrente de pico, capazes de chicotear cabos energizados através de racks de equipamentos e colocar pessoas em perigo em milissegundos. Os disjuntores normalmente exigem 0,06 a 0,1 segundos desarmar, mas o pico da força destrutiva ocorre exatamente 0,005 segundos em um sistema de 50 Hz. As presilhas para cabos desempenham sua função de restrição instantaneamente, antes que os dispositivos de proteção possam reagir, tornando-as a principal linha de defesa contra forças eletromecânicas.

De acordo com a IEC 61914, as presilhas para cabos são definidas como "dispositivos projetados para fornecer fixação de cabos quando instalados em intervalos ao longo do comprimento dos cabos". Ao contrário das abraçadeiras ou braçadeiras padrão, as presilhas são projetadas e testadas especificamente para suportar forças de curto-circuito, com classificações baseadas no pico de corrente de curto-circuito (kA) prospectivo e no espaçamento de instalação.

Como as forças de curto-circuito ameaçam os sistemas de cabos

Durante um curto-circuito trifásico, condutores adjacentes produzem campos eletromagnéticos intensos. A força repulsiva entre os condutores é proporcional ao quadrado do pico da corrente de curto-circuito, criando uma tensão instantânea que os produtos padrão de gerenciamento de cabos não conseguem conter. Em um data center, cabos não protegidos podem destruir racks de servidores que valem meses de substituição; em ambientes industriais, o mesmo cenário apresenta risco de incêndio, ferimentos e tempo de inatividade prolongado.

A lacuna crítica de tempo

A compreensão da linha do tempo de um evento de falha revela por que a restrição passiva é insubstituível:

• 0,005 segundos: A força eletromagnética máxima ocorre em sistemas de 50 Hz
• 0,06–0,1 segundos: Os disjuntores desarmam e eliminam a falha
• Resultado: Sem presilhas para cabos, os cabos experimentam movimento desenfreado durante toda a duração da falta

Essa lacuna de temporização significa que nenhum dispositivo de proteção ativo pode impedir a destruição mecânica inicial – somente presilhas de cabo devidamente especificadas podem.

Quais tipos de presilhas para cabos são adequados para diferentes aplicações

A seleção do tipo correto de presilha depende da configuração do cabo, da classe de tensão e das condições ambientais. Usar um tipo de presilha incompatível pode resultar em contenção inadequada durante condições de falha.

Diretrizes para seleção de materiais

A escolha do material impacta diretamente a vida útil do desempenho e as margens de segurança:

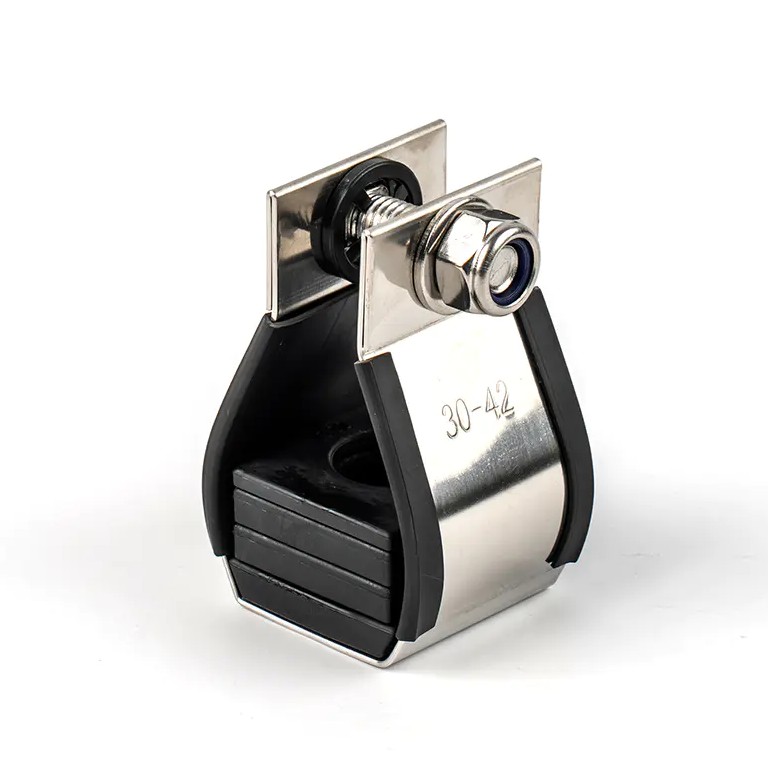

• Aço inoxidável 316: Resistência excepcional à corrosão para ambientes marinhos, offshore e químicos; resiste a forças eletromecânicas extremas
• Alumínio: Leve com fortes propriedades mecânicas; adequado para aplicações internas e externas de BT a HV
• Polímero/Nylon: Econômico para uso interno de baixa tensão; Opções UV e retardantes de fogo disponíveis para ambientes específicos

Como a IEC 61914 garante proteção confiável

IEC 61914:2021 é o padrão globalmente aceito para braçadeira de cabo projeto e testes, substituindo a ambiguidade encontrada nos códigos elétricos regionais. Embora o Artigo 392.20(C) da NEC e o Artigo 12-2202 da CSA exijam que os cabos sejam protegidos contra forças magnéticas de corrente de falta, nenhum deles especifica como testar ou verificar se os dispositivos de restrição sobreviverão a um evento de curto-circuito. A IEC 61914 preenche esta lacuna crítica.

Categorias de testes obrigatórios sob IEC 61914

O padrão exige testes abrangentes em diversas dimensões de desempenho:

1. Classificação de temperatura: Operação verificada de -60°C a 120°C (ou intervalo declarado)
2. Teste de carga lateral: Carga sustentada mantida por 60 minutos na temperatura máxima declarada
3. Teste de carga axial: Resistência ao deslizamento do cabo ao longo da rota
4. Resistência ao impacto: Testado na temperatura operacional mais baixa declarada
5. Corrosão e resistência UV: Pulverização salina e validação de envelhecimento acelerado
6. Resistência às Forças Eletromecânicas: Teste de resistência a curto-circuito nas classificações kA declaradas
7. Propagação de chama: Resistência à propagação da chama sob condições de falha

Uma distinção crítica: a IEC 61914 exige uma duração de teste de curto-circuito de apenas 0,1 segundo (cinco ciclos completos), o que é suficiente para expor a fraqueza da presilha porque o pico da força destrutiva ocorre nos primeiros milissegundos. Isso difere dos testes de resistência térmica do cabo, que podem especificar 63kA por 1 segundo ou 40kA por 3 segundos – essas classificações tratam do aquecimento do condutor, não da restrição mecânica.

Quais fatores determinam a especificação correta da presilha

A especificação adequada requer a correspondência entre o desempenho declarado da presilha e as condições reais de falha da instalação. A subespecificação cria riscos catastróficos de segurança, enquanto a superespecificação desperdiça orçamento sem benefícios adicionais.

Principais parâmetros de especificação

Os engenheiros devem calcular e verificar o seguinte:

• Diâmetro externo do cabo (OD): As presilhas devem se ajustar ao diâmetro real da bainha, não apenas ao tamanho do condutor. Um ajuste incorreto reduz a eficácia da restrição durante faltas.
• Corrente de curto-circuito prospectiva de pico: A classificação kA da presilha deve exceder o nível de falha calculado do sistema. Observe que os níveis de falha mais altos geralmente ocorrem em instalações de baixa tensão, e não apenas em sistemas de alta tensão.
• Espaçamento entre grampos: As classificações do fabricante são declaradas em intervalos específicos (geralmente 600 mm). Um espaçamento mais amplo aumenta exponencialmente a força por presilha. A força entre condutores é calculada utilizando a fórmula IEC 61914, que considera a corrente de pico e o diâmetro do cabo.
• Classe e configuração de tensão: Os sistemas BT, MT e HV apresentam diferentes perfis de força. As formações de núcleo único, trevo e quádruplo exigem travas projetadas para esse fim.
• Exposição Ambiental: A presença de produtos químicos, temperaturas extremas, exposição aos raios UV e risco de incêndio determinam a seleção do material e a classe de resistência à corrosão.

Um exemplo de advertência

Considere dois fabricantes que afirmam suportar pico de 140kA:

• Fabricante A testado com cabo de 35 mm em Espaçamento de 600 mm
• Fabricante B testado com cabo de 45 mm em Espaçamento de 300 mm

Para um sistema com nível de falha de 60 kA usando cabo de 30 mm com espaçamento de 1.200 mm, o produto do Fabricante B falharia apesar da classificação de título idêntica. Isso demonstra por que as equipes de compras devem analisar relatórios de testes completos — e não apenas os números principais — e por que os engenheiros devem proteger as especificações durante todo o ciclo de vida do projeto.

Como a instalação adequada maximiza as margens de segurança

Mesmo as presilhas especificadas corretamente podem falhar se instaladas incorretamente. A qualidade da instalação determina diretamente se o sistema funciona conforme testado.

Melhores práticas de instalação

1. Siga o espaçamento do fabricante: Instale em intervalos especificados para a corrente de falha declarada. Um espaçamento mais apertado é necessário para cenários de alto curto-circuito.
2. Alinhar por diâmetro do cabo: Certifique-se de que o tamanho da presilha corresponda ao diâmetro externo real do cabo, levando em consideração quaisquer tolerâncias de isolamento ou capa.
3. Use fixações corretas: Monte com ferragens aprovadas para o tipo de contenção (escada, bandeja, escora ou viga).
4. Aplique o torque adequado: O aperto excessivo distorce as capas dos cabos; o aperto insuficiente permite deslizamento. Use uma chave de torque para obter o torque de retenção especificado pelo fabricante.
5. Conta para expansão térmica: Em sistemas flexíveis onde os cabos são “serpenteados”, permitem o movimento de expansão entre pontos fixos. Em sistemas rígidos, garantir que a presilha e a estrutura resistam às forças termomecânicas longitudinais.

Considerações sobre projeto de sistema

Os sistemas de cabos se enquadram em duas categorias, cada uma com requisitos de presilha distintos:

• Sistemas Flexíveis: Os cabos são enrolados verticalmente ou horizontalmente, permitindo livre expansão e contração térmica entre os pontos de fixação. As travas devem acomodar o movimento enquanto mantêm a contenção durante as faltas.
• Sistemas Rígidos: Os cabos são fixados longitudinalmente, exigindo que a presilha, a estrutura de suporte e a rigidez do cabo suportem coletivamente as forças termomecânicas sem danos.

Onde as presilhas para cabos oferecem proteção crítica

As presilhas para cabos são essenciais sempre que cabos de alta potência passam perto de pessoas ou equipamentos críticos. O nível de tensão é irrelevante – alguns dos níveis de falha mais elevados ocorrem em instalações de baixa tensão devido à menor impedância do sistema.

Além da conformidade de segurança com NEC 392.20(C) e IEC 61914, a instalação adequada de presilhas ajuda a atender aos requisitos sísmicos e às condições da apólice de seguro, reduzindo a responsabilidade e evitando retrabalhos dispendiosos.

Conclusão: Uma abordagem proativa para a segurança do sistema de cabos

Grampos de cabo representam uma pequena fração do custo total do projeto, mas fornecem proteção insubstituível contra forças eletromecânicas de curto-circuito. O processo de seleção deve integrar o diâmetro do cabo, cálculos de corrente de falta, requisitos de espaçamento, compatibilidade de materiais e exposição ambiental em uma especificação coesa. As equipes de aquisição devem tratar as travas como componentes de segurança projetados — e não como itens de commodities — e verificar se os produtos possuem relatórios de testes independentes de acordo com a IEC 61914:2021, incluindo documentação de teste de curto-circuito antes e depois. Ao especificar e instalar braçadeiras de cabos corretamente desde o primeiro dia, os empreiteiros elétricos e os proprietários das instalações garantem a conformidade regulatória, protegem a infraestrutura crítica e criam ambientes de trabalho mais seguros para o pessoal.
